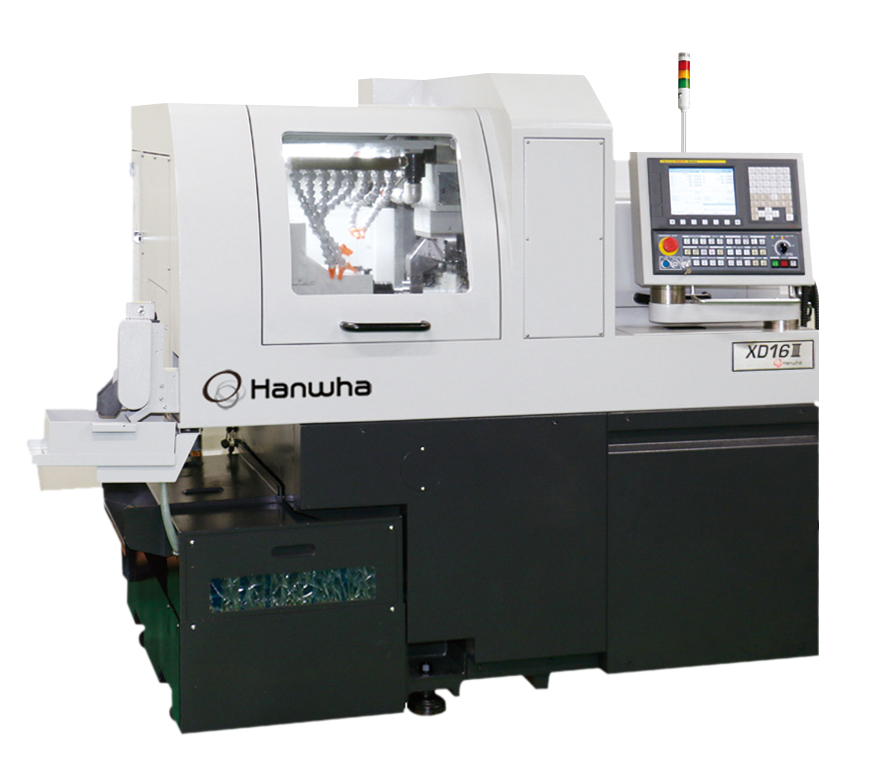

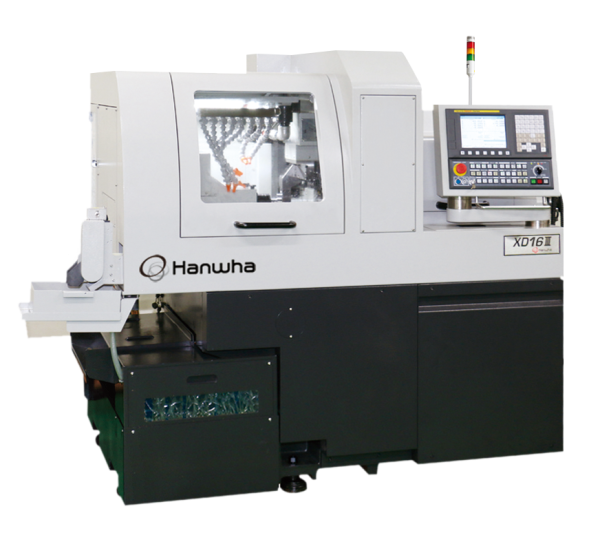

Torno Cabeçote Móvel/Suíço Hanwha -XD12-16 III
,

Torno Cabeçote Móvel/Suíço Hanwha -XD12-16 III

  • Otimizado para usinagem de alta precisão e alta produtividade;
  • Usinagem otimizada com estrutura estável e alta velocidade para ciclos curtos;
  • Alta eficiência de desempenho com amplo espaço e diversas opções;
  • Moldagem ótima e estrutura de nervuras através de análise por elementos finito;
  • Comando FANUC;
  • Dimensão: 1,950 X 1,130 X 1,680 [mm];
  • Peso: 2,200 [kg].



Categorias: ,
Nome XD 12 III
Tipo H           /      J
CNC FANUC
Layout
Dimensão 1,950 X 1,130 X 1,680 [mm]
Peso 2,200 [kg]
└ Spindle Principal
RPM 15,000[rpm]
Potência 2.2/3.7
Diâmetro máximo   Ø12 [mm]
└ SUB SPINDLE
RPM 10,000 [rpm]
Potência 0.55 / 1.1 [kW]
Numero de ferramentas 21
└ Externa
Quantidade 5
Dimensão □ 12  X 12  [mm]
└ Frontal
Quantidade 8 (Frontal 4, Traseira 4)
└ Acionada superior
RPM 6,0000  [rpm] – (ER16) 9,000 (ER1)
Potência 1.0
Quantidade 4 (ER11 X 3,   ER 16 x1)
└ Fora de Centro
Quantidade 1 (GUN DRILL, Opcional)
└ Traseira
RPM 9.000    /
Potência 1.0        /
Tipo H =4 (2 Fixas, 2 acionadas)   / J= 4 Fixas
└ Refrigeração
Capacidade do tanque 140[Litros]
Potencia da bomba 0.25[kW]
└ Cursos
Z1 155 [mm]
X1 74 [mm]
Y1 290 [mm]
Z2 175 [mm]
X2 230
└ Outros
Potência (ø de bitola) 12 (VCTF 10 SQ x 4C)[kVA]
Consumo de ar 120 ~150 [Litros/min]
Nome XD 16 III
Tipo H           /      J
CNC FANUC
Layout
Dimensão 1,950 X 1,130 X 1,680 [mm]
Peso 2,200 [kg]
└ Spindle Principal
RPM 15,000[rpm]
Potência 2.2/3.7
Diâmetro máximo   Ø16 [mm]
└ SUB SPINDLE
RPM 10,000 [rpm]
Potência 0.55 / 1.1 [kW]
Numero de ferramentas 21
└ Externa
Quantidade 5
Dimensão □ 12  X 12  [mm]
└ Frontal
Quantidade 8 (Frontal 4, Traseira 4)
└ Acionada superior
RPM 6,0000  [rpm] – (ER16) 9,000 (ER1)
Potência 1.0
Quantidade 4 (ER11 X 3,   ER 16 x1)
└ Fora de Centro
Quantidade 1 (GUN DRILL, Opcional)
└ Traseira
RPM 9.000    /
Potência 1.0        /
Tipo H =4 (2 Fixas, 2 acionadas)   / J= 4 Fixas
└ Refrigeração
Capacidade do tanque 140[Litros]
Potencia da bomba 0.25[kW]
└ Cursos
Z1 155 [mm]
X1 74 [mm]
Y1 290 [mm]
Z2 175 [mm]
X2 230
└ Outros
Potência (ø de bitola) 12 (VCTF 10 SQ x 4C)[kVA]
Consumo de ar 120 ~150 [Litros/min]
Nome XD20II
Tipo   H   /  N   /   NH   /   M
CNC FANUC /SIEMENS
Layout H=bucha guia – N=sem bucha guia
Dimensão 2,340 X 1,230 X 1,720 [mm]
Peso 2,700  [kg]
└ Spindle Principal
RPM 10,000[rpm]
Potência 2.2/3.7 (FANUC) / 14.4 (SIEMENS)
Diâmetro máximo   Ø20  [mm]
└ SUB SPINDLE
RPM 8,000 [rpm]
Potência 1.5 / 2.2 (FANUC) , 2.59 (SIEMENS) [kW]
Especificação
Numero de ferramentas 24     /      26
└ Externa
Quantidade 05.       /          06
Dimensão □ 12  X 12  [mm]
└ Frontal
Quantidade 10 (Frontal 5, Traseira 5)
└ Acionada superior
RPM 6,0000  [rpm]
Potência 1.0 (FANUC), 1.02 (SIEMENS)
Quantidade                  04       /           M = 05
└ Fora de Centro
Quantidade 2 (Opcional)      /  Opcional   2 (GUN DRILL)
└ Traseira
RPM 6.000
Potência 1.0 (FANUC),  1.02(SIEMENS)
Tipo 4 (2 Fixas, 2 Acionadas)
└ Refrigeração
Capacidade do tanque 170 [Litros]
Potencia da bomba 0.4[kW]
└ Cursos
Z1 H e M=210 / N= 60  / NH=160 e 50  [mm]
X1 70 [mm]
Y1 340 [mm]
Z2 215 [mm]
X2 315
└ Outros
Potência (ø de bitola) 18 (VCTF 10 SQ x 4C)[kVA]
Consumo de ar 120 ~150 [Litros/min]
