| Nome | XE 20 |
| Tipo | H / N / NH / J / NE |
| CNC | FANUC |
| Layout | H=bucha guia – N=sem bucha guia |
| Dimensão | 2,330 X1,230 X 1,670 [mm] |
| Peso | 2,500 [kg] |
| └ Spindle Principal | |
| RPM | 10,000[rpm] |
| Potência | 2.2 / 3.7 [kW] |
| Diâmetro máximo | Ø 20 [mm] |
| └ SUB SPINDLE | |
| RPM | 8,000 [rpm] |
| Potência | 1.5 / 2.2 [kW] |
| Especificação | |
| Numero de ferramentas | 24 |
| └ Externa | |
| Quantidade | 6 |
| Dimensão | □ 12 X 12 [mm] |
| └ Frontal | |
| Quantidade | 10 (Frontal 5, Traseira 5) |
| └ Acionada superior | |
| RPM | 6,0000 [rpm] |
| Potência | 1.0 [kW] |
| Quantidade | 4 |
| └ Fora de Centro | |
| Quantidade | 2 (Opcional) |
| └ Traseira | |
| RPM | 6,000 [rpm] |
| Potência | 1.0 [kW] |
| Tipo | 4 (2 Fixas 2 Acionadas) |
| └ Refrigeração | |
| Capacidade do tanque | 170 [Litros] |
| Potencia da bomba | 0.4 [kW] |
| └ Cursos | |
| Z1 | H e J = 210 / N e Ne = 60 / NH – 150 e 50 [mm] |
| X1 | 70 [mm] |
| Y1 | 340 [mm] |
| Z2 | 215 [mm] |
| X2 | 315 [mm] |
| └ Outros | |
| Potência (ø de bitola) | 15 (VCTF 10 SQ x 4C)[kVA] |
| Consumo de ar | 120 ~150 [Litros/min] |
Torno Cabeçote móvel, Tornos CNC

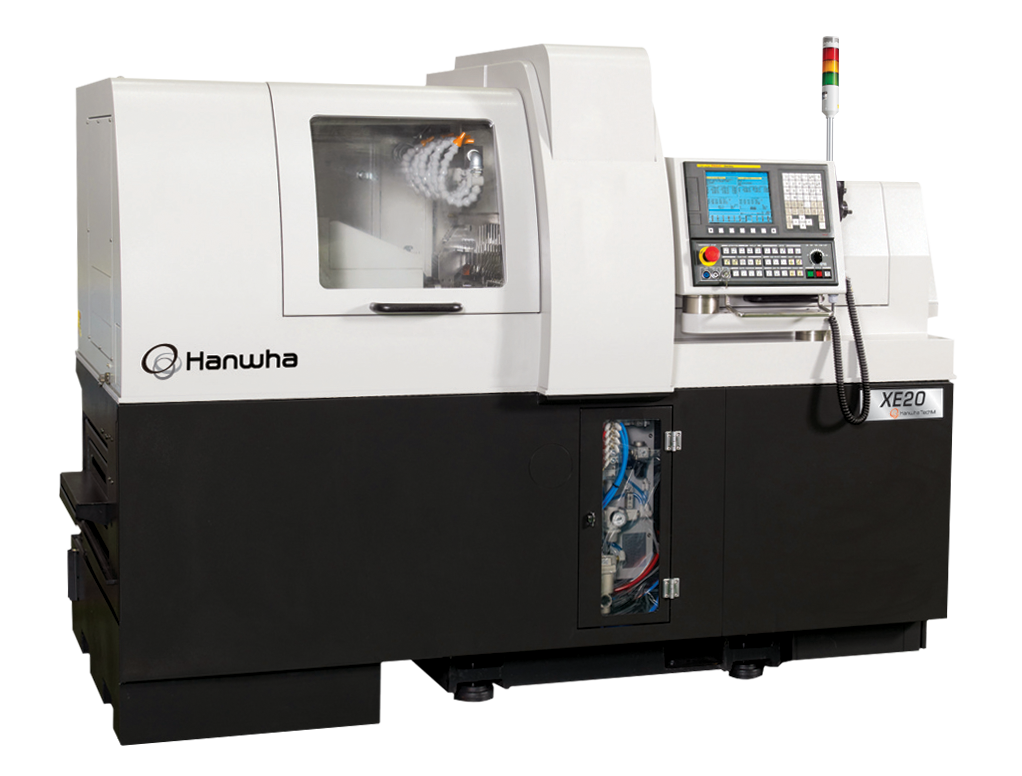

Torno CNC Cabeçote Móvel/Suíço Hanwha -XE20
- Otimizado para alta precisão e alta eficiência;
- Motor de alto desempenho aplicado para furação transversal;
- Moldagem ótima e estrutura de nervuras através de análise por elementos finitos;
- Utilização ótima do espaço e maior eficiência na remoção de cavacos.
