| Nome | XD20V |
| Tipo | |
| CNC | FANUC /SIEMENS |
| Layout | |
| Dimensão | 2,160 X 1,160 X 1,690 [mm] |
| Peso | 2,500 [kg] |
| └ Spindle Principal | |
| RPM | 10,000[rpm] |
| Potência | 2.2/3.7 (FANUC) / 14.4 (SIEMENS) |
| Diâmetro máximo | Ø20 [mm] |
| └ SUB SPINDLE | |
| RPM | 8,000 [rpm] |
| Potência | 1.5 / 2.2 (FANUC) , 7.4 (SIEMENS) [kW] |
| Especificação | |
| Numero de ferramentas | 29 |
| └ Externa | |
| Quantidade | 6 |
| Dimensão | □ 12 X 12 [mm] |
| └ Frontal | |
| Quantidade | 8 (Frontal 4, Traseira 4) |
| └ Acionada superior | |
| RPM | 6,0000 [rpm] |
| Potência | 1.0 (FANUC), 1.02 (SIEMENS) |
| Quantidade | 5 |
| └ Fora de Centro | |
| Quantidade | 2 (GUN DRILL) |
| └ Traseira | |
| RPM | 6.000 |
| Potência | 0.5 (FANUC), 0.57 (SIEMENS) |
| Tipo | 8 (4 Fixas, 4 Acionadas) |
| └ Refrigeração | |
| Capacidade do tanque | 170 [Litros] |
| Potencia da bomba | 0.4[kW] |
| └ Cursos | |
| Z1 | 210 [mm] |
| X1 | 77 [mm] |
| Y1 | 345 [mm] |
| Z2 | 210 [mm] |
| X2 | 306 |
| └ Outros | |
| Potência (ø de bitola) | 15 (VCTF 10 SQ x 4C)[kVA] |
| Consumo de ar | 120 ~150 [Litros/min] |
Torno Cabeçote móvel, Tornos CNC

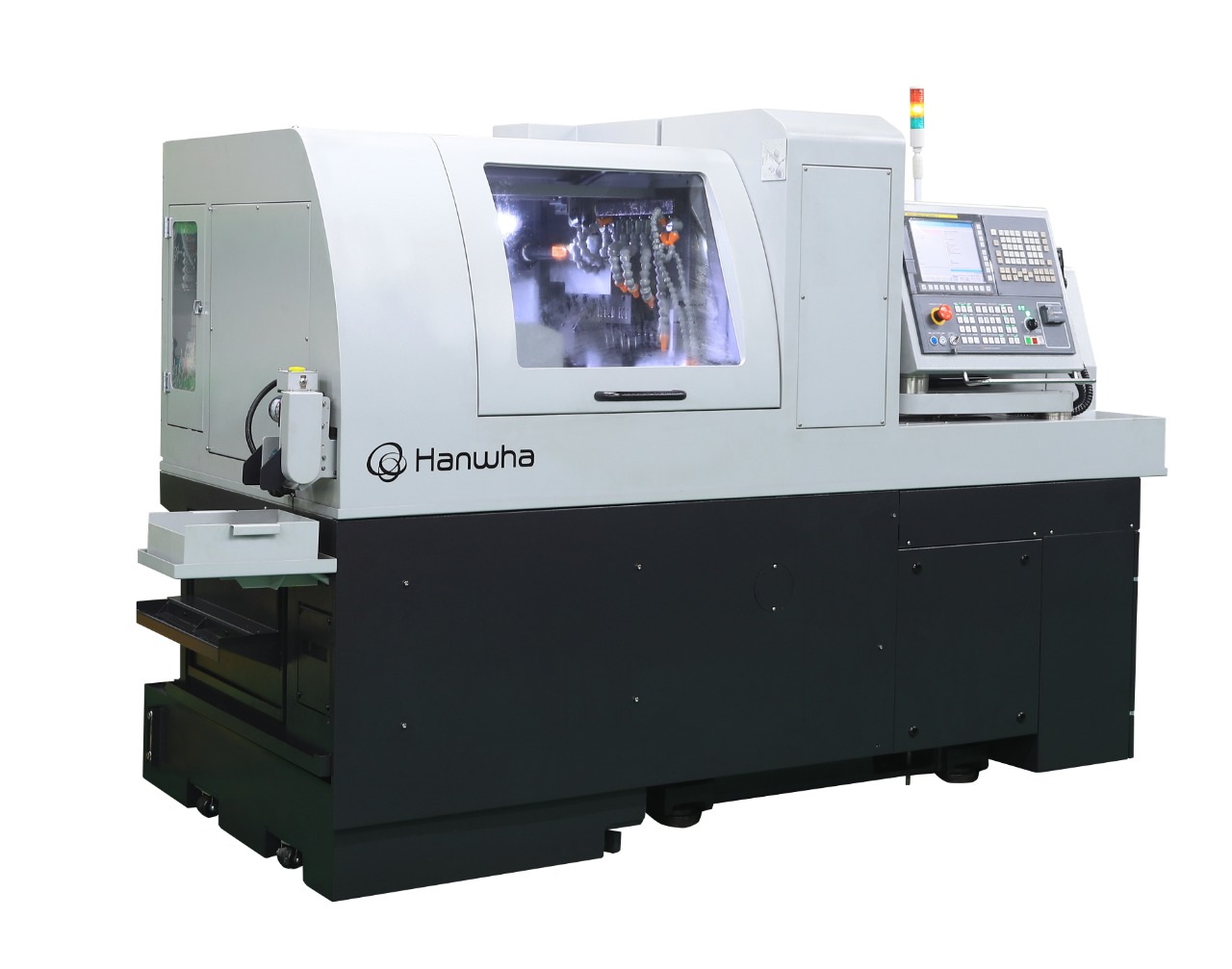

Torno CNC Cabeçote Móvel/Suiço Hanwha -XD20V
- Precisão máxima e alta produção com usinagem complexa;
- Eixos B e Y2 para melhorar o desempenho da usinagem;
- Estrutura de suporte e leito de alta rigidez para minimizar a deformação térmica;
- Motor aprimorado e curso estendido para eficiência na usinagem.
Marca
Hanwha
Precisão e inovação em máquinas CNC — A Hanwha é referência global na fabricação de tornos CNC tipo suíço, desenvolvendo soluções de alta performance para usinagem de precisão. Sua tecnologia avançada atende setores exigentes como médico, odontológico, aeroespacial, eletrônico e automotivo, garantindo máxima eficiência, qualidade e produtividade. Como parte de um dos maiores conglomerados industriais do mundo, a Hanwha combina robustez, automação inteligente e inovação contínua para elevar a competitividade de seus clientes.
